壓氣機與渦輪綜合性能試驗臺：

一、概述

本試驗臺用于微小型發動機壓氣機和渦輪部件性能試驗測試，主要由壓氣機模塊、渦輪模塊和測控系統等組成，其中壓氣機模塊可單獨工作，用于壓氣機特性試驗；亦可作為渦輪試驗的動力氣源，用于渦輪特性試驗。并可以整個綜合性能試驗臺為基礎，增加其他測試模塊，拓展出如進氣畸變?cè)囼?yàn)、高溫燃?xì)庠囼?yàn)等研究功能。

二、組成

壓氣機和渦輪綜合性能試驗臺主要由壓氣機模塊、渦輪模塊和測控系統組成（見下圖），可用于微小型發動機的壓氣機和渦輪部件性能測試。其中，壓氣機模塊可單獨工作，用于壓氣機特性試驗，由驅動電機提供功率，驅動壓氣機高速旋轉，通過測量試驗壓氣機進出口氣動參數和電機輸出功率，獲得壓氣機工作特性；壓氣機模塊也可與渦輪模塊共同工作，作為試驗渦輪的供氣氣源驅動渦輪運轉，由試驗渦輪帶動負載壓氣機進行渦輪特性測試，通過測量試驗渦輪和負載壓氣機的進出口氣動參數獲得渦輪工作特性；測控系統包括測控柜、壓力傳感器、溫度傳感器、轉速傳感器、調節閥等測控設備，主要用于調節控制測試葉輪的試驗工況并測量試驗過程中的氣動參數，獲得測試葉輪的工作特性。

三、要求

1）壓氣機測試模塊整體性能指標：

*大空氣流量：≥2kg/s（管路通流能力）；

*大功率：≥100kW；

*高輸出轉速：≥14000rpm；

*高排氣壓力：≥0.15MPa；

轉向：正反轉。

實時記錄、儲存主要測量參數并在監視系統的顯示器中以數字等形式顯示上述參數。

2）渦輪測試模塊整體性能指標要求：

*大空氣流量：≥2kg/s（管路通流能力）；

*高輸出轉速：≥10000rpm；

允許*高進口壓力：≥0.13MPa。

實時記錄、儲存主要測量參數并在監視系統的顯示器中以數字等形式顯示上述參數。

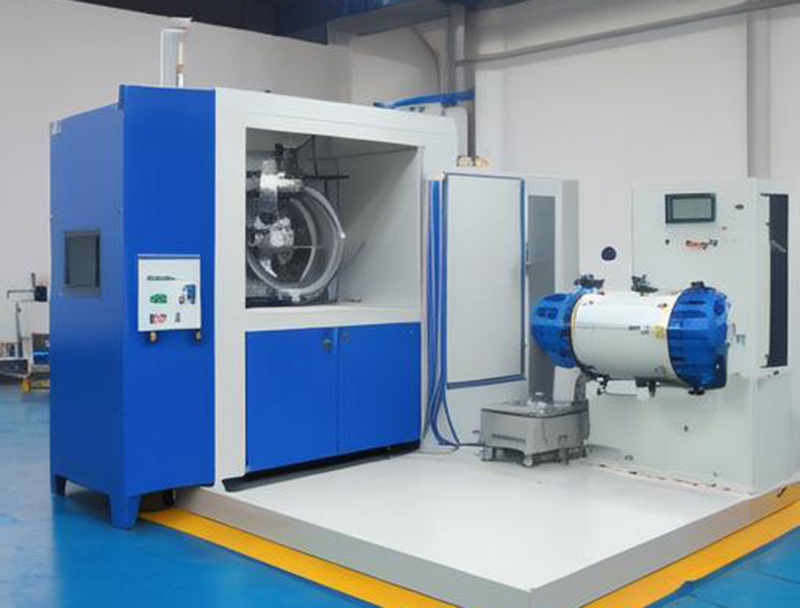

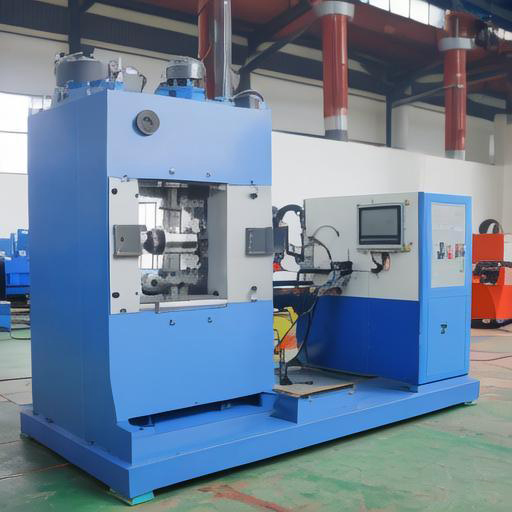

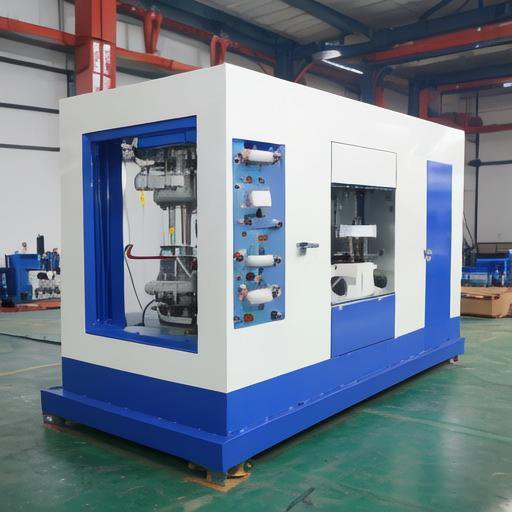

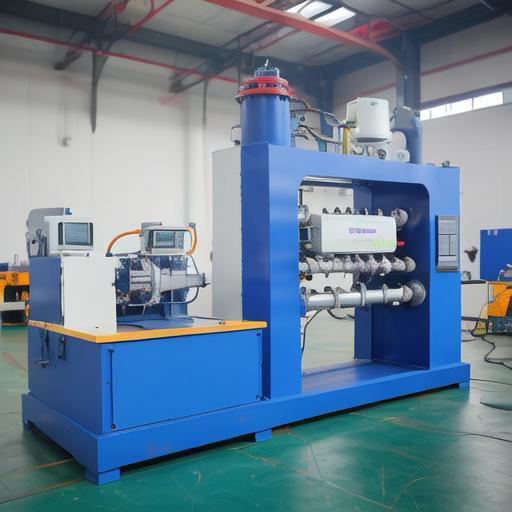

注：以上圖片僅供參考，非項目圖片
